Hướng dẫn cách sử dụng máy toàn đạc Topcon GTS230/235/255

27 lượt xem Đăng Hướng dẫn sử dụng

Hôm nay, Chúng tôi sẽ hướng dẫn nhanh các bạn cách sử dụng máy toàn đạc điện tử TOPCON , áp dụng cho các dòng máy: Topcon GTS230, Topcon GTS235, Topcon GTS255. Máy toàn đạc điện tử  đang được các kỹ sư ngành trắc địa sử dụng ngày càng nhiều để đáp ứng được nhiệm vụ khảo sát, đo đạc yêu cầu tính chính xác cao. Tuy nhiên, không phải ai cũng thuần thục cách sử dụng các dòng mày này.

Vậy nên ở bài viết này các bạn sẽ biết cách sử dụng cơ bản của một máy toàn đạc Topcon.

Việc đầu tiên là chúng ta làm quen với các phím nút bấm trên màn hình ở hình bên dưới. Sau khi đã sơ qua được các phím bấm, chung ta bắt đầu làm quen với 8 chức năng cơ bản cho người mới bắt đầu:

Hướng dẫn cách sử dụng máy toàn đạc Topcon GTS230/235/255
Hướng dẫn cách sử dụng máy toàn đạc Topcon GTS230/235/255

I. Đo kiểm tra (Không lưu) TOPCON GTS-230/235/255

Trong cách dùng máy TOPCON GTS-230/235/255, chức năng đầu tiên là đo kiểm tra máy (không lưu dữ liệu sau khi đo), với những chức năng cơ bản sau

1. Đo góc nhấn phím (ANG)

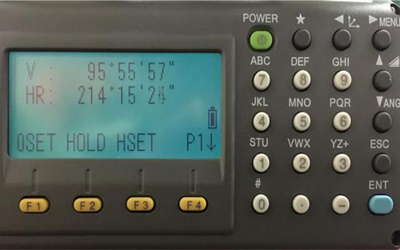

do goc nhan phim ang

Khi máy khởi động, màn hình sẽ luôn ở chế độ chỉ đo góc. Nếu đang ở chế độ khác, bạn muốn quay trở lại chế độ này thì ấn ANG
V: Góc đứng
HR: Góc ngang

Chức năng các phím ở chế độ đo góc

Trang 1: ( Màn hình hiện P1)

  • [F1] – OSET: Đưa góc bằng ban đầu về 0º0′0′ ( Chấp nhận F3-YES)
  • [F2] – HOLD: Phím giữ góc ngang ( Khi quay máy góc ngang không đổi)
  • [F3] – HSET: Cài đặt góc ngang theo phương thức nhập trực tiếp
  • [F4] – Phím sang trang 2 của chức năng ANG

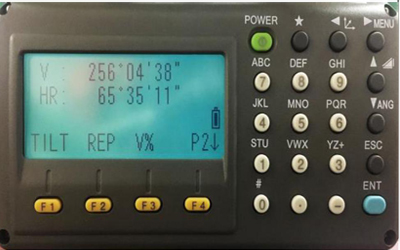

do goc nhan phim ang 2

Trang 2 (P2)

  • [F1] – TILT: Tắt – mở cân bằng tự động của máy. Ở chế độ mở nếu máy nghiêng, máy sẽ không làm việc
  • [R2] – REP: Đo góc lặp
  • [F3] V%: Độ dốc – dùng để bố trí và kiểm tra độ dốc
  • [F4] Phím sang trang 3 của chức năng ANG

do goc nhan phim ang 3

Trang 3 (P3)

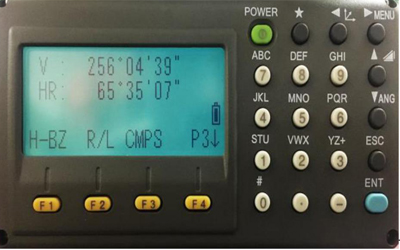

  • [F1] – HBZ: Bật/tắt tiếng kêu bíp khi góc bằng quay dần đến 1/4 cung tròn
  • [F2] – R/L: Góc bằng tăng thuận hoặc nghịch chiều kim đồng hồ
  • [F3] – CMPS: Đưa góc đứng 0º ở thiên đỉnh hoặc vị trí nằm ngang

2. Đo góc cạnh

2.1 Đo góc bằng, cạnh bằng và chênh cao

  • HR: Góc bằng
  • HD: Khoảng cách ngang
  • VD: Chênh cao

Chức năng các phím

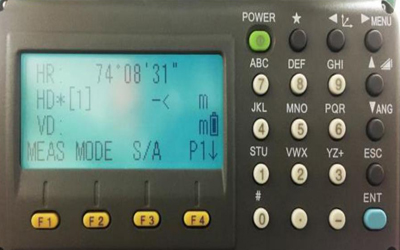

do goc canh 1

Trang 1 (P1)

  • [F1] – MEAS: Bắt đầu đo
  • [F2] – MODE: Các lựa chọn chế độ đo khoảng cách
    • [F1] – Fine: Đo chính xác
    • [F2] – Track: Đo nhanh
    • [F3] – Coarse: Đo thô
  • [F3] – SA: Cài đặt hằng số gương, PPm, Áp suất, Nhiệt độ
  • [F4] – Sang trang 2

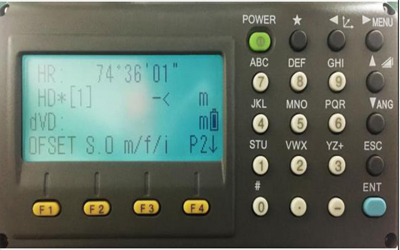

do goc canh 2

Trang 2 (P2)

  • [F1] – OFSET: Chức năng này ứng dụng khi không thể đặt gương trực tiếp
    • [F1] – ANG OFFSET: Offset góc
    • [F2] – DIST OFFSET: Offset chiều dài
    • [F3] – PLANE OFFSET: Offset mặt phẳng
  • [F2] – S.O: Bố trí điểm bằng khoảng cách ngang, chênh cao, khoảng cách nghiên
    • [F1] – HD: Bố trí theo khoảng cách ngang
    • [F2] – VD: Bố trí theo chênh cao
    • [F3] – SD: Bố trí theo khoảng cách nghiêng
  • [F3] m/f/I: chuyển đổi đơn vị đo

2.2 Đo góc đứng, góc bằng, cạnh nghiêng – Ấn phím đo khoảng cách – chênh cao (ANG) 2 lần

do goc dung goc bang canh nghieng

  • V: Góc đứng
  • HR: Góc bằng
  • SD: Khoảng cách nghiêng

2.3. Đo tọa độ ( Ấn phím đo tọa độ)

do toa do trang 1

  • N: Tọa độ theo phương X
  • E: Tọa độ theo phương Y
  • Z: Cao độ

Chức năng các phím ở từng trang

Trang 1:

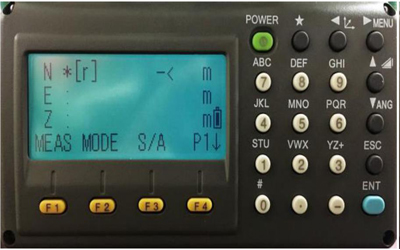

  • [F1] – MEAS: Bắt đầu đo
  • [F2] – MODE: Các lựa chọn chế độ đo
  • [F3] – S/A: Cài đặt hằng số gương, nhiệt độ, áp suất

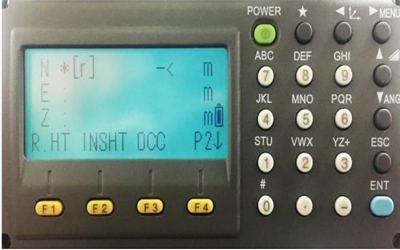

do toa do trang 2

Trang 2:

[F1] – R. HT: Nhập chiều cao gương

[F2] – INSHT: Nhập chiều cao máy

[F3] – OCC: Nhập tọa độ trạm máy

do toa do trang 3

Trang 3:

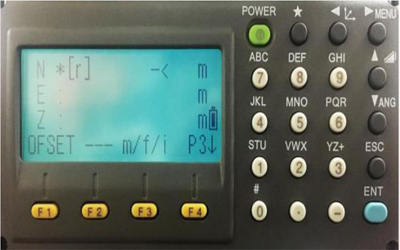

[F1] – OFSET: Các chức năng đo OFSET

[F3] – m/f/i: Chuyển đổi đơn vị đo

II. Trình đơn phím MENU của Topcon GTS-230/235/255

Để hiểu rõ hơn cách dùng máy Topcon GTS-230/235/255, các bạn bỏ chút thời gian nghiên cứu trình đơn phím MENU của các máy này, sẽ dễ dàng cho việc hiểu rõ các chức năng tiếp theo.

1. Màn hình trang 1 (P1)

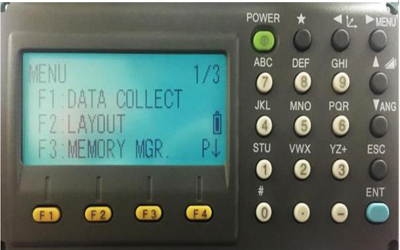

trinh don phim menu 1

Màn hình 1

[F1] – Data collection: Đo và lưu lại trong máy

[F2] – Layout: Bố trí điểm

[F3] – Memory IGR: Quản lý bộ nhớ

trinh don phim menu 2

Màn hình 2

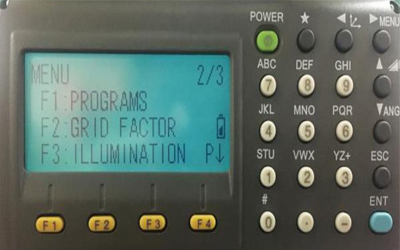

  • [F1] – Programs: Các chương trình đo ứng dụng
  • [F2] – Grid Factor: Tỷ lệ lưới chiếu
  • [F3] – Illumination: Bật/tắt chiếu sáng màn

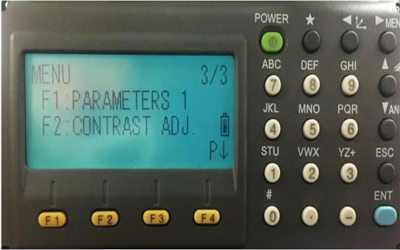

trinh don phim menu 3

Trang 3

[F1] – Parameters: Điều chỉnh các thông số cho máy

[F2]- Contrast: Điều chỉnh độ tương phản màn hình

III. Chức Năng Khảo Sát máy TOPCON GTS-230/235/255

1. Chọn File

chuc nang khao sat 1

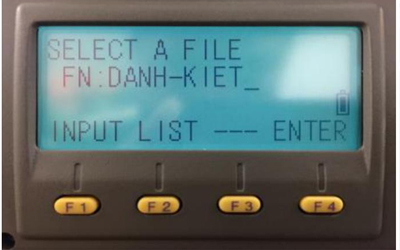

Từ màn hình cơ bản, nhấn phím MENU để xuất hiện màn hình P1, nhấn [F1]- Data Collection, Chương trình đo khảo sát xuất hiện Select A File, sau đo nhấn

[F1] – Input: Nhập tên file

[F2] – List: Hiển thị danh sách file lưu trong máy

[F4] – Enter: Chọn file

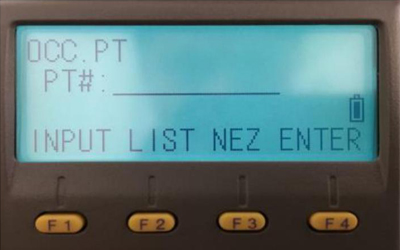

chuc nang khao sat 2

Chọn file xong, xuất hiện màn hình để cài đặt thông số trạm máy, điểm định hướng. Nhấn [F1]-OCC.PT#INPUT để khai báo trạm máy. Nhập chiều cao ở dòng INS.HT

Nếu khai báo trạm máy bằng tọa độ, ta ấn phím [F4] OCNEZ: Điểm trạm máy bằng tọa độ, Màn hình sẽ xuất hiện như sau:

Nhấn [F1]- INPUT để nhập tên trạm máy

  • Nếu có điểm đã lưu trong máy thì máy sẽ hiển thị tọa độ, chấp nhận tọa độ ta nhấn [F3]- Yes

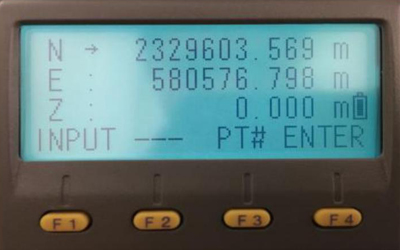

chuc nang khao sat 3

Nếu chưa có điểm, máy sẽ báo và ấn [F3] – Nez để xuất hiện màn hình nhập tọa độ

Nhấn [F1] để nhập tọa độ

  • N: Tọa độ X
  • E: Tọa độ Y
  • Z: Cao độ

Nhập xong ấn [F4]-Enter để chấp nhận tọa độ trạm máy. Nhấn tiếp [F3]-Rec để lưu và chấp nhận tọa độ điểm định hướng

Như vậy đã khai báo xong việc cài đặt điểm trạm máy.

3. Khai báo điểm định hướng

Sau khi khai báo trạm máy xong, màn hình sẽ trở về Menu chương trình: Data Collect

Nhấn [F2]-Backsight: Khai báo điểm định hướng

[F4] BS: Nhập điểm định hướng bằng tọa độ

[F1]-Input: Nhập tên điểm định hướng

Nếu tên điểm định hướng đã lưu trong máy, máy sẽ hiển thị tọa độ, ấn [F3]-Yes để chấp nhận. Nếu chưa có điểm định hướng, nhấn [F3] NE/AZ để nhập tọa độ. Nhập xong nhấn [F3]-Meas để đo, máy sẽ hiển thị như sau

[F1] – VH: Đo điểm định hướng bằng góc

[F2] – SD: Đo điểm định hướng bằng cạnh

[F3] – NEZ: Đo điểm định hướng bằng tọa độ.

chuc nang khao sat 4

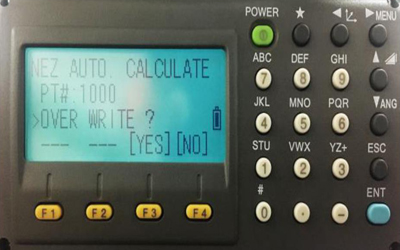

Sau khi ấn đo điểm định hướng xong, máy sẽ tự tính tọa độ cho ta. Để chấp nhận, ấn [F3]-Yes.

4. Bắt đầu làm việc với chương trình khảo sát

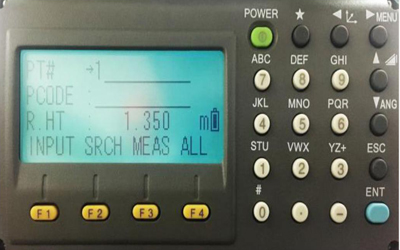

chuc nang khao sat 5

Sau khi hoàn thành các bước trên, ấn [F3]- FS/SS để bắt đầu công tác đo lưu, nhập:

PT#: Nhập số thứ tự điểm

PCODE: Mã điểm

R.HT: Chiều cao gương

Sau đó lựa chọn:

[F1]- INPUT: Nhập dữ liệu

[F2]- SRCH: Tìm điểm đã đo lưu

[F3]- MEAS: Đo hiển thị

[F4]- ALL: Đo lưu

IV. Chương Trình Bố Trí Điểm Của Topcon GTS-230/235/255

Các bước khai báo trạm máy, khai báo điểm định hướng được thực hiện như chương trình khảo sát. Sau khi cài đặt trạm máy xong, tại màn hình chương trình LAYOUT 1/2 ta ấn phím [F3]-LAYOUT để bắt đầu khởi động chương trình bố trí điểm. Màn hình sẽ xuất hiện như dưới đây.

chuong trinh bo tri diem 1

[F1] – INPUT: Nhập tên điểm đo

[F2] – LIST: Danh sách điểm đã lưu

[F3] – NEZ: Nhập tọa độ mới

[F4] – ENTER: CHấp nhận

Sau khi nhập tọa độ cần bố trí, ta nhập chiều cao gương ở màn hình kế tiếp, dòng R.HT=, sau đó nhấn [F4]- ENTER để chấp nhận. Man hình xuất hiện:

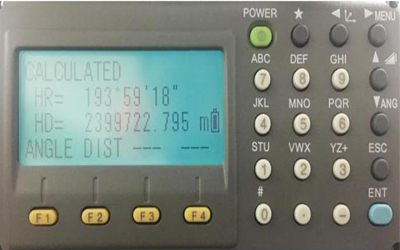

chuong trinh bo tri diem 2

[F1]-ANGLE để hiển thị góc sau đó xoay máy ở dòng dHR: về góc 0°00’00’. Trên hướng ngắm di chuyển người đi gương sao cho gương trùng với chỉ đứng chữ thập.

Nhấn [F1]-DIST để đo hiển thị cạnh cần bố trí, màn hình xuất hiện như sau:

chuong trinh bo tri diem 3

[F1] – MODE: Thay đổi chính xác phần lẻ của phần thập phân

[F2] – ANGLE: Xem góc

[F3] – NEZ: Đo bằng tọa độ

[F4] – NEXT: Đi tới điểm tiếp theo

Ở màn hình hiển thị:

  • HD: Khoảng cách ngang từ máy đến gương
  • dHZ: Khoảng cách còn lại để bố trí điểm chính xác đúng tọa độ
  • dZ: Chênh cao giữa cao độ thiết kế và thực tế

V. Chương Trình Giao Hội Nghịch ( RESECTION)

Đây là chương trình thành lập trạm máy tại một vị trí bất kỳ chưa có mốc tọa độ. Chương trình này được thực hiện như sau

Trên màn cơ bản, nhấn MENU ==> [F2]- LAYOUT ==> chọn FILE ==> [F4] – ENTER, nhấn tiếp [F4] để chuyến sang trang 2, xuất hiện màn hình LAYOUT, nhấn [F2] – NEW POINT ==> [F2] – RESECTION. Bắt đầu chế độ resection (Chương trình giao hội nghịch). Màn hình xuất hiện như sau:

chuong trinh giao hoi nghich 1

[F1] – INPUT: Khai báo tên trạm máy – máy sẽ lưu tọa độ trạm kể cả khi tắ nguồn

[F2] – SRCH: Tìm lại tọa độ trong máy

[F3] – SKP: Đi nhanh vào thành lập trạm máy.

Tiếp theo, bạn nhập chiều cao máy ở dòng INS.HT =. Sau khi nhập xong chiều cao máy, màn hình sẽ hiển thị để khai báo và nhập điểm định hướng thứ nhất. N001# như sau:

chuong trinh giao hoi nghich 2

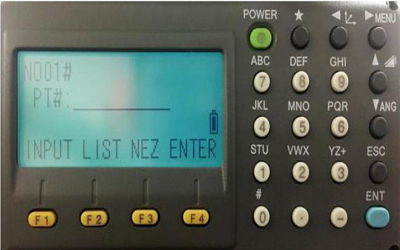

[F1] – INPUT: Nhập tên điểm

[F2] – LIST: Hiển thị danh sách điểm

[F3]- NEZ: Nhập tọa độ trực tiếp

[F4] – ENTER: Chấp nhận

Sau khi chấp nhận ( F4), ta nhập chiều cao gương ở bước tiếp theo

Quay máy bắt chính xác vào gương điểm thứ nhất, nhấn phím [F4]- DIST để đo lưu độ điểm thứ nhất. Sau khi đo lưu độ điểm thứ nhất, máy sẽ hiện màn hình để khai báo điểm định hướng thứ 2, ta làm như khai báo bước 1.

Sau khi đo lưu điểm thứ 2, máy hiển thị màn hình như sau:

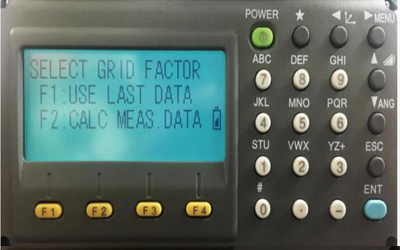

chuong trinh giao hoi nghich 3

Nhấn [F2] – CALC MEAS DATA: Tính toán dữ liệu máy đo, lúc này màn hình xuất hiện sai số giao hội:

chuong trinh giao hoi nghich 4

Ấn [F4]- CALC: để tính toán

chuong trinh giao hoi nghich 5

Nhấn [F4] – NEZ để hiển thị tọa độ máy ==> [F3] – YES để lưu lại tọa độ máy và hoàn thành lập trạm máy bằng phương pháp giao hội nghịch

VI. Trình Đo Ứng Dụng Máy TOPCON GTS-230/235/255

Khi đã nhuần nhuyễn các cách dùng máy Topcon GTS-230/235/255, các bạn có thể sử dụng trình đo ứng dụng để thực hiện nhiều nhiệm vụ khảo sát khác nhau, trong đó có 2 chương trình cơ bản:

1. Chương trình 1

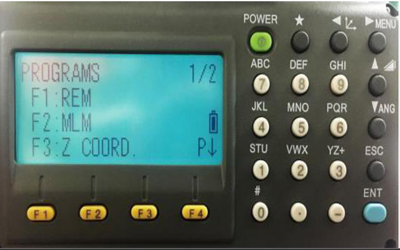

trinh do ung dung topcon 1

[F1] – REM: Đo cao không với tới

[F2] – MLM: Đo khoảng cách gián tiếp

[F3] – Z COORD

REM: Đo chiều cao không với tới với 1 trong 2 cách sau: ( Ví đụ đo cây)

Cách 1: [F1] – INPUT R.HT: Nhập chiều cao gương, bắt gương đặt tại gốc cây bấm. [F1] – MEAS: Đợi đo xong hướng ống lên ngọn cây, máy sẽ hiện chiều cao cây.

Cách 2: F2 (NO R.HT): Không cần nhập chiều cao gương. Đặt gương tại gốc cây bấm F1 ( MEAS), đợi máy đo xong hướng ống kính đến gốc cây bấm F4 ( SET), sau đó hướng ống kính lên ngọn cây, chiều cao cây sẽ hiện lên màn hình

MLM: Đo khoảng cách giữa 2 gương

Cách 1: F1 (USE G.F) Sử dụng hệ số lưới

Cách 2: F2 ( DON’T USE: Không sử dụng hệ số lưới, A.B.C là các điểm đặt gương

  • F1: MLM-1 ( A-B, A-C) Đo khoảng cách cộng dồn
  • F2: MLM-2 ( A-B, B-C) Đo đuổi

Z COORD: Đo lấy lại độ cao trạm máy, bạn không có độ cao trạm máy nhưng có cao độ điểm đặt gương, cách làm như sau:

F2 ( DON’T USE)/ F1(OCC PT INPUT) Nhập tọa độ điểm đứng máy, ở dòng cao độ bỏ qua.

F2 ( REF MEAS) Nhập tọa độ điểm đặt gương ==> ENTER, F1 (INPUT) nhập chiều cao gương ==> Bắt gương xong nhấn F3 (YES), Nếu đo tiếp điểm khác nhấn F1 ( NEXT), kết thúc ấn F4 (CALC), máy sẽ tính ra độ cao trạm máy, đồng ý nhấn F4 ( SET) để lưu lại kết quả:

trinh do ung dung topcon 2

[F1] AREA: Tính toán diện tích

[F2] POINT TO LINE: Đo đường tham chiếu

[F3] ROAD

Trong đó:

[F1] AREA: Tính toán diện tích

[F1] FILE DATA: Tính toán diện tích từ những điểm trong file đã đo

  • [F2] MEASUREMENT/ F2 DON’T USE: Tính diện tích bằng đo trực tiếp
  • [F2] POINT TO LINE: Đo Offset với 1 đường tham chiếu

VII. Quản Lý Bộ Nhớ Máy TOPCON GTS-230/235/255

Từ màn hình cơ bản, để quản lý bộ nhớ bấm MENU ==> [F3] – MEMORY MGR, xuất hiện màn hình:

quan ly bo nho may topcon 1

  • [F1] FILE STATUS: Thống kê dữ liệu đo
  • [F2] – SEARCH: Tìm điểm đo đã lưu
  • [F3] – MAINTAN: Sửa số liệu, file
  • [F4] – Sang trang

quan ly bo nho may topcon 2

Trang 2:

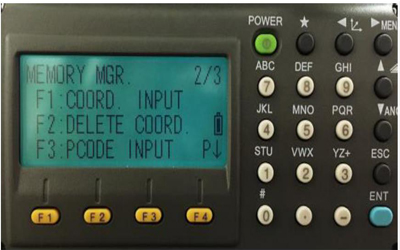

  • [F1] – COORD. INPUT: Nhập và lưu dữ liệu tọa độ
  • [F2] – DELETE COORD: Xóa điểm tọa độ đã lưu
  • [F3] – PCODE INPUT: Nhập, sửa mã điểm ( CODE)
  • [F4] – Sang trang

quan ly bo nho may topcon 3

Trang 3:

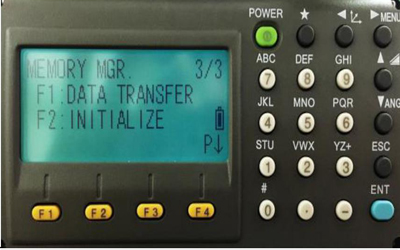

  • [F1] – DATA TRANSFER: Truyền dữ liệu
  • [F2] – INITIALIZE: Xóa dữ liệu khỏi bộ nhớ

VIII. Nhập Tọa Độ Trực Tiếp Vào TOPCON GTS-230/235/255

Từ màn hình cơ bản của máy

  • Nhấn MENU ==> [F3] – MEMORY MGR ==> Nhấn [F4] chuyển sang màn hình 2.
  • Nhấn [F1] – COORD. INPUT: Nhập và lưu dữ liệu tọa độ, xuất hiện màn hình SELECT A FILE để chọn file dữ liệu
  • Nhấn [F4] – ENTER để chấp nhận FILE ==> [F1] – NEZ để chọn nhập dữ liệu bằng tọa độ ==> Xuất hiện màn hình COORD. DATA INPUT. ==> Nhấn [F1] – INPUT để nhập tên điểm cần lưu ==> Nhấn phím [F4] – ENTER để chấp nhận.

Trên đây là những hướng dẫn cơ bản nhưng chi tiết nhất để các bạn có thể nắm được cách dùng máy Topcon GTS-230/235/255. Để nhanh chóng nắm bắt được công nghệ, bạn cần đo đạc thật nhiều dự án để có được nhiều kinh nghiệm hơn. Trong quá trình đo đạc, nếu gặp bất cứ khó khăn gì, bạn hãy liên lạc chúng tôi để nhận được hỗ trợ kỹ thuật nhanh nhất:
